HYDRAN M2变压器油中故障气体在线监测系统 |
| 一般规格 |

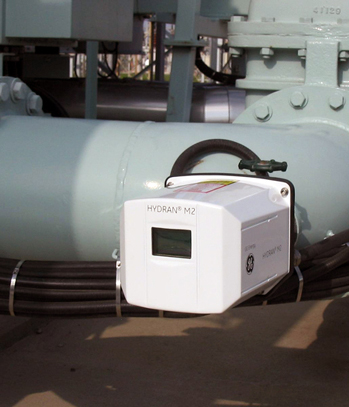

基于已经现场验证的技术，新的Hydran M2增加 了基于IEEE®和IEC®标准的变压器数学模型，从 而可以提供实时的变压器概况信息。这样就不仅 仅是只监控溶解气体和湿度，而是拓展到对变压 器更多故障形式的监控。 当一台重要变压器发生不可预知的故障的时候， 就会对电网的运行和经济性产生严重的影响。当 今，许多电网和工业用户的油浸式变压器都接近 了设计寿命的底线，并且表现出明显的故障率升 高。对电力供应的严格规定，投资和操作费用的 预算的减少，和专业技术人员的短缺都需要延长 这些变压器的使用寿命。 |
| 描述 |
Hydran M2是经济的，它是功能强大的一体化变 压器监控装置，它允许电网和其他用户部署对众 多变压器的监控，并且会从它先进的特性中得到 收益。 Hydran M2早期故障报警模型通过在线故障气体 和湿度传感器对变压器和其他油浸式设备早期故 障进行监控。附加的数字和模拟量输入允许对变 压器其他变量的监控。新的变压器模型拓展了Hydran M2的监控能力和资产管理能力，这可以 对设备操作和维护人员提供更多的决策帮助。 |
| 系统特性 |

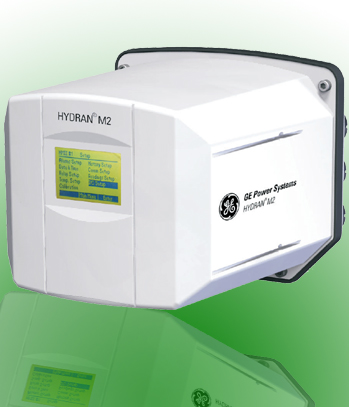

| • 实时油中故障气体和湿度测量系统 • 不允许真空的气体萃取膜 • 单独阀门安装，不需要附加泵和移动部件 • 基于微处理器的智能电子装置 • 全系统自测和自我诊断 • NEMA 4X(IP66) 外壳 • 数字化显示，可翻屏控制 • 4个用于报警的可编程继电器 • 1个自检继电器触点 • 4个扩展I/O 插头接头，需要结合如下板卡 -隔离4-20mA 模拟输入卡 -隔离双通道数字输入卡 -隔离4-20mA 模拟输出卡 • 1个通讯扩展插头接头 -以太网10-100Base T 卡 -模拟调制解调器 • 就地隔离RS-232串行接口 • 远方连接隔离RS-485串行接口 • 支持DNP3规约（串行接口或者TCP/IP） • 扩展的可调整频率数据和事件日志 • 可调整的关于气体，湿度，模拟输入和变压器 模型计算的基于水平和趋势的报警设置 • 友好的客户机/服务器图形化使用者界面 （GUI），允许多客户机通过TCP/IP 接入 |
 |
| 应用 |
变压器监测；水分含量测量（危险情况评估，温度和老化率）和填油电气设备早期故障气体的检测。 油中的相对湿度（%），氢气（H2），一氧化碳（CO），乙炔（C2H2），乙烯（C2H4） |
| 解析性能 |

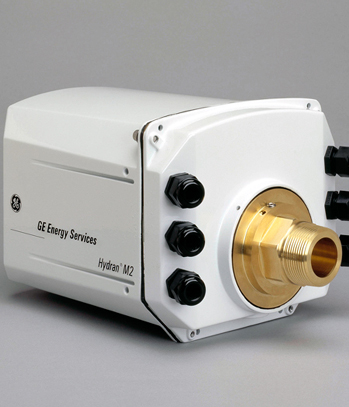

| 原理 气体：利用气体渗透性薄膜与可燃气体检测器 水分：薄膜电容性传感器 取样方法 带1又1/2英寸凸型螺纹的淹没端口上取样 测量范围 水分：0-100%相对湿度 气体：0-2000ppm（等量的氢气（H2）体积/体积） 精度 （在35 ℃ 设定点） 水分：+/- 2%相对湿度 气体：读数±10%，±25%ppm（等量的氢气） 气 体相对灵敏度 氢气（H2）：含量的100% 一氧化碳（CO）：含量的18±3% 乙炔（C2H2）：含量的8±2% 乙烯（C2H4）：含量的 1.5±0.5% |
| 产品特征 |

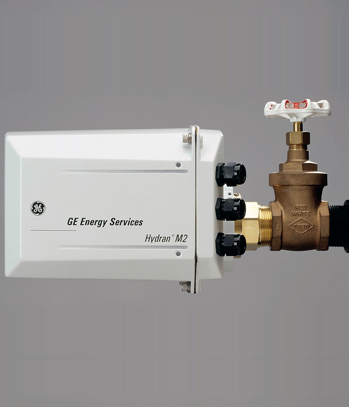

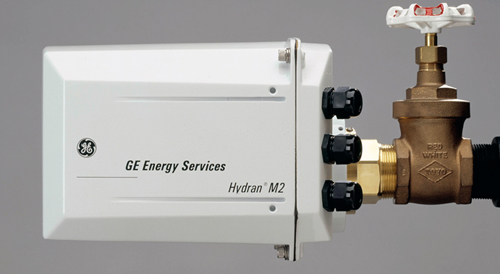

| • 油中故障气体和水分的检测，仅需安装一个独立阀门，不需要任何附加的油管；CO 及 H2 混合读数显示，可以按小时变化趋势、天变化趋势和小时平均值、天平均值设置报警，提供 RH%和 ppm形式的湿度显示 •可调整数据和事件的历史记录 • 模拟量输入、气体、湿度报警设定值可调整 • 与已有的 HYDRAN 通讯网络兼容 • 传感器和系统可自检 • 可直接进行组网通讯 • 传感器采样时间少于 10分钟 • 稳定性不需要使用油泵或其他机械运动部分来维持 • 可提供5 个用于指示和报警的接点：每个报警有1个常开接点和1个常闭接点，125VA/250V交流，60W/220V直流 |
